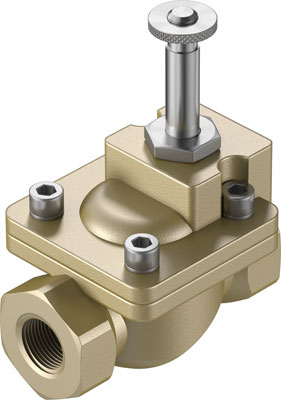

Festo 546147 VZWM-L-M22C-G38-F4 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VZWM-L-M22C-G38-F4 neprímo rízený, s membránou, pripojení G 3/8" konstrukce=(* membránový ventil, * rízeno neprímo), typ ovládání=elektrický, princip tesnení=mekký, montážní poloha=prednostne vzprímene, typ upevnení=instalace vedení

Festo AG & Co. KG

546147
elektromagnetický ventil
VZWM-L-M22C-G38-F4
neprímo rízený, s membránou, pripojení G 3/8"

Festo katalogový list

charakteristica	vlasnost
konstrukce	membránový ventil rízeno neprímo
typ ovládání	elektrický
princip tesnení	mekký
montážní poloha	prednostne vzprímene
typ upevnení	instalace vedení
pripojení armatury	G3/8
elektrické pripojení	elektromagnetická cívka, typ MD-…, objednává se jako príslušenství
jmenovitá svetlost	13,5 mm
funkce ventilu	2/2 monostabilní, v klidu uzavr.
smer proudení	nelze obrátit
médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4] inertní plyny voda neutrální kapaliny
provozní tlak armatur pro kapalná média	0,5 - 6 bar
provozní tlak armatur pro plynná média	0,5 - 10 bar
rozdíl tlaku	0,5 bar
typ rízení	neprímo rízené
max. viskozita	22 mm2/s
teplota média	-10 - 60 °C
teplota pro kapalná média	5 - 50 °C
okolní teplota	-10 - 60 °C
prutok Kv	2 m3/h
normální jmenovitý prutok	2100 l/min
spínací cas	8 ms
cas sepnutí pro kapalná média	110 ms
vypínací cas	10 ms
cas vypnutí pro kapalná média	210 ms
hodnota B	0,35
hodnota C	8,8 l/sbar
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa	mosaz
informace o materiálu telesa	2.0402
materiál tesnení	NBR
materiál kotevní trubky	vysoce legovaná ocel
hmotnost výrobku	480 g
trída odolnosti korozi KBK	1 - nízké požadavky na odolnost korozi
max. utahovací moment šroubu krytu	20 Nm
max. utahovací moment pripojovacího závitu	60 Nm
max. utahovací moment upevnení cívky	0,5 Nm
