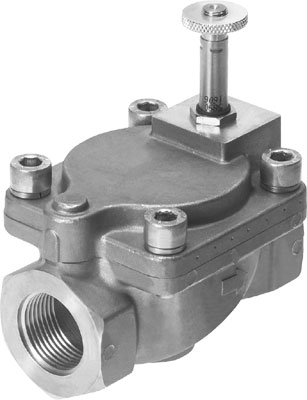

Festo 546169 VZWM-L-M22C-G2-F5-R1 elektromagnetický ventil

Nezávazná poptávka produktu a přesná cenová kalkulace

elektromagnetický ventil VZWM-L-M22C-G2-F5-R1 neprímo rízený, s membránou, pripojení G 2", z ušlechtilé oceli konstrukce=(* membránový ventil, * rízeno neprímo), typ ovládání=elektrický, princip tesnení=mekký, montážní poloha=prednostne vzprímene, typ upevnení=instalace vedení

Festo AG & Co. KG

546169
elektromagnetický ventil
VZWM-L-M22C-G2-F5-R1
neprímo rízený, s membránou, pripojení G 2", z ušlechtilé oceli

Festo katalogový list

charakteristica	vlasnost
konstrukce	membránový ventil rízeno neprímo
typ ovládání	elektrický
princip tesnení	mekký
montážní poloha	prednostne vzprímene
typ upevnení	instalace vedení
pripojení armatury	G2
elektrické pripojení	elektromagnetická cívka, typ MH-…, objednává se jako príslušenství
jmenovitá svetlost	50 mm
funkce ventilu	2/2 monostabilní, v klidu uzavr.
smer proudení	nelze obrátit
médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4] inertní plyny voda neutrální kapaliny
provozní tlak armatur pro kapalná média	0,7 - 6 bar
provozní tlak armatur pro plynná média	0,7 - 10 bar
rozdíl tlaku	0,7 bar
typ rízení	neprímo rízené
max. viskozita	22 mm2/s
teplota média	-10 - 60 °C
teplota pro kapalná média	5 - 50 °C
okolní teplota	-10 - 60 °C
prutok Kv	39 m3/h
normální jmenovitý prutok	31000 l/min
spínací cas	62 ms
cas sepnutí pro kapalná média	2100 ms
vypínací cas	21 ms
cas vypnutí pro kapalná média	2800 ms
hodnota B	0,68
hodnota C	110 l/sbar
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa	odlitek z ušlechtilé oceli
informace o materiálu telesa	1.4581
materiál tesnení	NBR
materiál kotevní trubky	vysoce legovaná ocel
hmotnost výrobku	3660 g
znacka CE (viz prohlášení o shode)	podle smernice EU pro zarízení s tlakem
trída odolnosti korozi KBK	3 - silné nároky na odolnost korozi
max. utahovací moment šroubu krytu	30 Nm
max. utahovací moment pripojovacího závitu	620 Nm
max. utahovací moment upevnení cívky	2 Nm
