Festo 8060523 VZXA-A-TS7-11/4"-M2-V14T-16-M-90-26-PR- ventily se šikmým sedlem

Nezávazná poptávka produktu a přesná cenová kalkulace

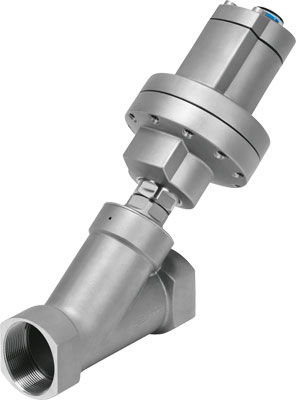

ventily se šikmým sedlem VZXA-A-TS7-11/4"-M2-V14T-16-M-90-26-PR- modulární pneumaticky ovládaný ventil se šikmým sedlem, z ušlechtilé oceli, pusobení tlaku nad sedlo, v bezpecnostní poloze uzavren, závity NPT, jmenovitá svetlost 1 1/4" konstrukce=sedlový ventil s membránovým pohonem, typ ovládání=pneumatický, montážní poloha=libovol., typ upevnení=instalace vedení, pripojení vedení=spojka s vnitrním závitem 1 1/4 NPT podle ANSI/ASME B 1.20.1

Festo AG & Co. KG

8060523
ventily se šikmým sedlem
VZXA-A-TS7-1 1/4"-M2-V14T-16-M-90-26-PR-
modulární pneumaticky ovládaný ventil se šikmým sedlem, z ušlechtilé oceli, pusobení tlaku nad sedlo, v bezpecnostní poloze uzavren, závity NPT, jmenovitá svetlost 1 1/4"

Festo katalogový list

charakteristica	vlasnost
konstrukce	sedlový ventil s membránovým pohonem
typ ovládání	pneumatický
montážní poloha	libovol.
typ upevnení	instalace vedení
pripojení vedení	spojka s vnitrním závitem 1 1/4 NPT podle ANSI/ASME B 1.20.1
funkce ventilu	2/2
smer proudení	nelze obrátit
tlak média	0 - 16 bar
typ návratu do puvodní polohy	mechanická pružina
typ rízení	s vnejším rízením
pripojení pneumatiky	vnitrní závit G1/8
provozní tlak v Mpa	0,5 - 0,7 MPa
provozní tlak	5 - 7 bar
Operating pressure	72,5 - 101,5 psi
médium	pára inertní plyny filtrovaný stlacený vzduch, jemnost filtrace 200 µm
smer proudení	nad sedlo ventilu, pro plynná média
regulace média	provoz zap./vyp.
provozní médium	stlacený vzduch podle ISO8573-1:2010 [7:4:4]
max. viskozita	600 mm2/s
teplota média	-10 - 180 °C
okolní teplota	0 - 60 °C
prutok Kv	35,4 m3/h
upozornení k materiálu	obsahuje látky LABS ve shode s RoHS
materiál telesa armatury	odlitek z ušlechtilé oceli
oznacení materiálu telesa armatury	ASTM A351-CF3M
materiál tesnení	NBR
materiál tesnení vretena	PTFE
materiál tesnení sedla	PTFE
hmotnost výrobku	6595 g
povolení	CRN
znacka CE (viz prohlášení o shode)	podle smernice EU pro stroje
certifikát vydavatele	CRN0C20829.5C TÜV 968/V 1039.00/18
úroven integrity bezpecnosti (Safety Integrity Level - SIL)	SIL 2
Pravdepodobnost poctu selhání za hodinu [1/h].	1,36000000E-07
PFD (pravdepodobnost selhání podle volby)	5,95000000E-04
velikost pohonu	90 mm
zdvih	26 mm
rídicí funkce	otevreno redukovanou silou pružiny, NC
snímání polohy	s mechanickou indikací
materiál telesa pohonu	odlitek z ušlechtilé oceli
oznacení materiálu telesa pohonu	1.4408
skladovací teplota	-10 - 60 °C
stupen krytí	IP65 IP67 IP69K
materiál pístnice	vysoce legovaná nerezová ocel
materiál krytu	odlitek z ušlechtilé oceli
